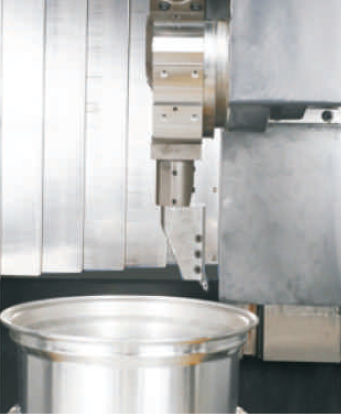

เครื่องกลึงแนวตั้ง CNC รุ่น RFCL63V/D สำหรับดุมล้อ

การแนะนำ:

เครื่องกลึง CNC แนวตั้งซีรีส์ RF ออกแบบมาเพื่อชิ้นส่วนขนาดใหญ่และขนาดกลางเป็นหลัก โดยมุ่งเน้นที่ประสิทธิภาพการทำงานสูง ความแม่นยำสูง และประสิทธิภาพโดยรวม โดยยึดหลักความแข็งแกร่ง การทำงานที่ราบรื่น และความแม่นยำสูงที่คงอยู่ยาวนานเป็นพื้นฐาน

ส่งอีเมลถึงเรา

รายละเอียดสินค้า

คุณสมบัติของผลิตภัณฑ์

ข้อมูลจำเพาะของผลิตภัณฑ์

การกำหนดค่าผลิตภัณฑ์

คุณสมบัติ

ความปลอดภัยและความน่าเชื่อถือเป็นหัวใจสำคัญตลอดกาล เครื่องจักรซีรีส์ 63L-V/D ติดตั้งระบบตรวจจับความแน่นของอากาศเพื่อป้องกันอุบัติเหตุที่เกิดจากการจัดตำแหน่งดุมล้อผิดพลาด หรือการวางตำแหน่งที่ไม่ถูกต้อง เป็นต้น หากเกิดสถานการณ์ดังกล่าว เครื่องจักรจะหยุดทำงานและมีสัญญาณเตือนปรากฏขึ้นบนแผงควบคุมระบบ เพื่อให้ผู้ใช้งานเข้ามาแก้ไข

ประตูและหน้าต่างของรุ่น 63L-V/D ถูกหุ้มด้วยแผ่นเหล็กหนา 5 มม. และกระจกประตูถูกหุ้มด้วยแผ่นรับแรงดันหนา 3 มม. ซึ่งสามารถทนต่อแรงกระแทกโดยตรงในระหว่างการประมวลผลด้วยความเร็วสูงของดุมล้อ และมีความปลอดภัยและเชื่อถือได้

ด้านซ้ายของแกนหมุน 63L-V/D ถูกหุ้มด้วยแผ่นเหล็กหนา 5 มม. ซึ่งสามารถทนต่อแรงกระแทกโดยตรงระหว่างการตัดเฉือนดุมล้อด้วยความเร็วสูง และมีความปลอดภัยและเชื่อถือได้

เครื่องกลึงแนวตั้ง CNC รุ่น RFCL63V-D สำหรับดุมล้อ

ประมวลผลต่อเนื่องเป็นเวลา 8 ชั่วโมง

ตำแหน่งการกำจัดเศษวัสดุใช้การออกแบบมุมกว้าง มีการเพิ่มแผ่นโลหะสแตนเลสในบริเวณที่เศษวัสดุสะสมได้ง่าย ซึ่งสามารถลดการสะสมของเศษวัสดุได้อย่างมีประสิทธิภาพ ในขณะเดียวกันก็ติดตั้งสายพานลำเลียงเศษวัสดุ 2 ตัว (RFCL63D) เพื่อลดความถี่ในการแทรกแซงของผู้ปฏิบัติงาน จึงช่วยลดเวลาการรอการทำงาน ภาพแสดงสภาพของเศษวัสดุหลังจากการทำงาน 8 ชั่วโมง

ระบบป้องกันภายในของ 63LV/D ใช้โครงสร้างแบบปิดสนิท ซึ่งสามารถป้องกันน้ำหล่อเย็นและเศษอลูมิเนียมไม่ให้เข้าไปในบริเวณรางนำได้อย่างมีประสิทธิภาพ

ส่วนบนของป้อมปืน 63LV/D เอียงทำมุม 45° เพื่อป้องกันการสะสมของเศษอลูมิเนียม

ข้อกำหนดทางเทคนิค

รายการ		หน่วย	RFCL63V (เดี่ยว) เครื่องมือ หอคอย)	RFCL63D(คู่) เครื่องมือ หอคอย)
การทำงาน พิสัย	เส้นผ่านศูนย์กลางการแกว่งสูงสุดบนเตียง	mm	φ900	φ900
	เส้นผ่านศูนย์กลางการแกว่งสูงสุดบนตัวเลื่อน	mm	φ800	φ800
	เส้นผ่านศูนย์กลางการตัดสูงสุด	mm	φ700	φ700
	ความสูงในการตัดสูงสุด	mm	600	380
	ระยะการเคลื่อนที่สูงสุดบนแกน Z	mm	650	650
	ระยะการเคลื่อนที่สูงสุดบนแกน X	mm	450+10	450+10
แกนหมุน	ความเร็วรอบแกนหมุนสูงสุด	รอบต่อนาที	2500	2000
	กำลังแกนหมุนสูงสุด	kw	30/37	45/55
	หัวแกนหมุน		เอ2-8	เอ2-11
	แกนหมุนผ่านรู	mm	φ90	φ90
การให้อาหาร ระบบ	ความเร็วในการเคลื่อนที่อย่างรวดเร็ว X/Z	เมตร/นาที	20/24	20/24
การให้อาหาร ระบบ	มอเตอร์เซอร์โว X/Z	เอ็นเอ็ม	22/22	22/22
เครื่องมือ เจ้าของ	หมายเลขเครื่องมือ	ชุด	8	8+8
	ขนาดเครื่องมือ OD มาตรฐาน	mm	32*32	32*32
	ขนาดเครื่องมือระบุตัวตน	mm	φ50	φ50
	ความแม่นยำในการกำหนดตำแหน่งที่ทำซ้ำได้	mm	0.003	0.003
	เวลาเปลี่ยนเครื่องมือ	S	0.25	0.25
แคลมป์ อุปกรณ์	หัวจับ, กระบอกน้ำมัน		อุปกรณ์ยึดพิเศษสำหรับดุมล้อ (13-24.5 นิ้ว)	อุปกรณ์ยึดพิเศษสำหรับดุมล้อ (16-24 นิ้ว)
การระบายความร้อน ระบบ	ปริมาตรถังทำความเย็น	L	250	350
ระบบไฮดรอลิก การหล่อลื่น ระบบ	ระบบไฮดรอลิก P/Q	เมกะปาสคาล; ลิตร/นาที	3.5; 30	3.5; 30
ระบบไฮดรอลิก การหล่อลื่น ระบบ	ระบบหล่อลื่น	/	การหล่อลื่นแบบกำหนดเวลา/ปริมาตร
การกำหนดตำแหน่งที่แม่นยำy	ความแม่นยำในการกำหนดตำแหน่ง X/Z	mm	0.008/0.012	0.008/0.012
การกำหนดตำแหน่งที่แม่นยำy	ความแม่นยำในการกำหนดตำแหน่งซ้ำ X/Z	mm	0.004/0.006	0.004/0.006
คนอื่น	ขนาดเครื่อง (ยาวกว้างสูง)	mm	2375x2730x3050	3600×2730x3150
คนอื่น	น้ำหนักเครื่องจักร	kg	10000	15000

การกำหนดค่ามาตรฐาน

1. ระบบควบคุม: FANUC/SIEMENS
2. แกนหมุนเชิงกล
3. ปิดสนิท ป้องกัน
4. สายพานลำเลียงเศษวัสดุแบบโซ่และรถเข็น
5. หอเครื่องมือเซอร์โว
6. อุปกรณ์ยึดบนดุมล้อ
7. จับวงล้อด้วยมือ
8. เครื่องแลกเปลี่ยนความร้อนสำหรับตู้ไฟฟ้า
9. ไฟสามสี ไฟทำงาน
10. การหล่อลื่นด้วยระบบไฮดรอลิก

การกำหนดค่าเพิ่มเติม

1. แกนหมุนไฟฟ้า
2. เสาสำหรับเครื่องมือไฟฟ้า
3. ประตูอัตโนมัติ
4. การตรวจจับเครื่องมือ
5. การกำจัดเศษวัสดุด้วยแรงดันสูง
6. ระบบวัดแบบออนไลน์
7. ระบบจัดเก็บเอกสารแบบกระดาษ
8. ปรับฟังก์ชันการเชื่อมต่อ
